卫生级多支装滤芯机
RL

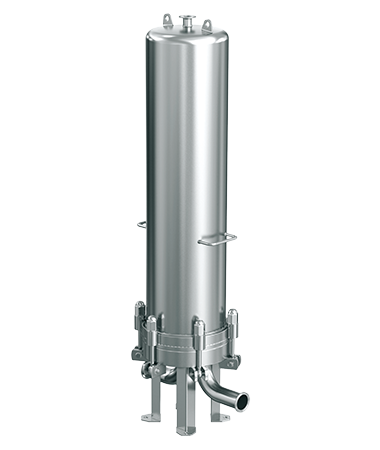

卫生级多支装滤芯机

设计压力10kg/cm²  操作压力7kg/cm²
设计温度100˚C         操作温度75˚C

本体材质：SUS304 SUS316 SUS316L
O-ring   ：EPDM/VITON/NBR/SILICONE
表面处理：内外抛光、 内外抛光电解(EP)

卫生级多支装滤芯机
Features
●符合卫生等级样式，集水板为可拆卸式，方便清洗，污垢不残留。
●卫生级多支装滤心式过滤器采用卫生等级内外抛光#400处理，表面光亮如镜面
●接触液体面无死角设计，确保不残留污垢

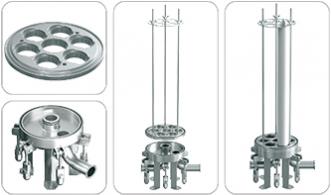

●底座集水板为锻造品，增加抗压性不轻易变形
●进出口平行式设计，方便配管安置
●使用专利螺母扣座设计，不需使用工具，即可轻松拆换方便维护
●平整式压板，可平均对滤心增加压力，增加密合度

Applications

●自来水
●地下水
●食品业
●饮料业
●环保工业
●电子工业
●机械用油
●电镀业
●石化工业
●游泳池
●特殊液体过滤
●水处理产业废水处理等等

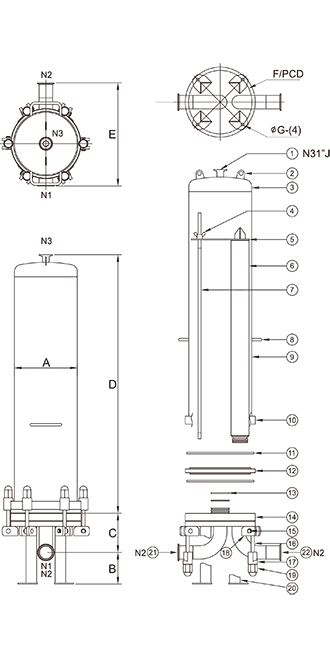

Specifications
型式 Model
Length of Cartridge
A m/m
B m/m
C m/m
D m/m
E m/m
F m/m
N1/N2
G m/m
3~6RL
30"
Ø238
120
148
978
400
Ø240
2"
12
7~8RL
30"
Ø306
120
148
1005
420
Ø340
2"
14
9~12RL
30"
Ø350
120
148
1012
500
Ø420
2"
14
13~18RL
30"
Ø406
120
148
1024
520
Ø480
2"
14
19~30RL
30"
Ø486
120
148
1040
600
Ø540
2"
14
31~36RL
30"
Ø560
120
148
1054
640
Ø580
2"
18



Purchase Code
8
RL
3
C5
4
50
J
E
3
3
滤芯支数 产品代码 滤芯尺寸 滤芯 材质 出入口规格 出入口类型 O型环材质 内面表面处理 外面表面处理
3~36 3-30"
4-40" 		CF-DOE
C5-222+Fin
C7-226 		4-304
6-316
6L-316L 		15-1/2"
20-3/4"
25-1"
40-1-1/2"
50-2"
65-2-1/2"
80-3"
90-3-1/2"
100-4" 		10K-JIS
150P-ANSI
PN10-DIN
J-Clamp
PF-BSPT-F
BF-BSPF-F
NF-NPT-F 		E-EPDM
V-Viton
N-NBR
S-Silicone 		3-抛光
4-电解抛光(EP) 		3-抛光
4-电解抛光(EP)

Packing Detail
包装明细
纸箱
3~36RL
无纸箱包装
